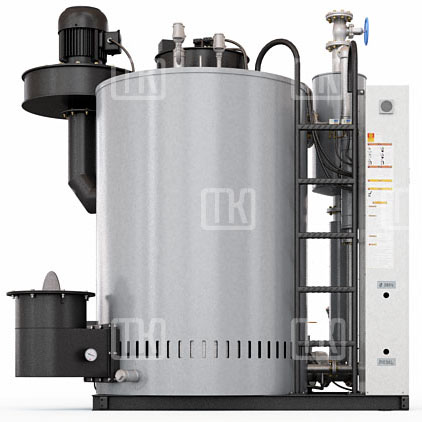

Газовый промышленный парогенератор серии BSS

  • Описание

  • Характеристики

  • Гарантия 12 месяцев

  • Широкий выбор опций и запчастей

  • У нас лучшая цена на данном рынке

  • Продукт сертифицирован в системе ТР ТС

  • КПД – 96%

    Высокая эффективность и производительность

  • Запуск – 5 минут

    Выход на рабочий режим за 5 минут

  • 800+ котлов в СНГ

    Свыше 800 котлов уже поставлено в страны СНГ

  • Не нужна котельная

    Парогенератор можно устанавливать в цеху

  • Описание

  • Видео

Самая современная и мощная серия газового промышленного парогенератора BOOSTER с автоматикой на 1000, 1500, 2000, 2500, 3000 и 4000 кг пара в час. Есть линейка на дизельном топливе.

Данные котлы отлично зарекомендуют себя в молочной, мясоперерабатывающей и целлюлозно-бумажной промышленности. При производстве ЖБИ, пенополистирола и гофрокартона.

Вы можете выбрать парогенератор как с экономайзером, что позволит достичь высокого КПД, так и без него. По умолчанию все паровые котлы этой серии комплектуются 2-ух и 3-ех ступенчатыми горелками, модулирующая горелка идет как опция.

Внимание! Не требуется здание котельной. Экономьте свои деньги!

Технические характеристики и параметры работы

СЕРИЯ G (ГАЗ)

Параметр Ед. изм. BSS-1000 SG BSS-1500 SG BSS-N2000 SG BSS-2500 SG BSS-3000 SG
Паропроизводительность кг/час 1000 1500 2000 2500 3000
Теплопроизводительность МВт 0,75 1,12 1,5 1,87 2,25
Теплопроизводительность ккал/ч 643 700 965 550 1 287 400 1 609 250 1 931 100
Максимальное расчетное давление кгс/см² 10 10 10 10 10 (16)
Максимальное рабочее давление кгс/см² 9 9 9 9 9 (15)
Котел
КПД % не менее 90 не менее 90 не менее 91 не менее 90 не менее 90
Поверхность нагрева м² 9,82 9,99 19,72 23,1 25
Объем котловой воды л 160 160 230 315 350
Напряжение В 380 х 3∅ 380 х 3∅ 380 х 3∅ 380 х 3∅ 380 х 3∅
Общая потребляемая мощность кВт 5,2 9 10,5 14 18 (19)
Мощность вентилятора кВт 3,7 7,5 7,5 11 15
Насос водоснабжения: Тип - CR3-19 CR3-19 CR5-18 CR5-18 CR5-18 (CR5-29)
Насос водоснабжения: Мощность кВт 1,5 1,5 3 3 3 (4)
Вес кг 1800 2200 2350 3150 3350
Ширина (Ш) мм 990 990 1350 1610 1610
Длина (Д) мм 1890 2510 2530 3090 3090
Высота (В) мм 2650 2660 2740 3050 3160
Горелка
Тип горелки: Газ - SLB-200A SLB-200A SLB-204A SLB-250A SLB-250A
Тип горелки: Модулируемая газ - - BRS-300A BRS-300A BRS-300A BRS-300A
Тип горелки: Low NOx - LES-150A LES-150A LES-250A LES-250A LES-250A
Система регулирования горелки - 2-x ступенчатая 2-x ступенчатая 3-x ступенчатая 3-x ступенчатая 3-x ступенчатая
Розжиг - Электрический искровой разряд Электрический искровой разряд Электрический искровой разряд Электрический искровой разряд Электрический искровой разряд
Топливо: Природный газ м³/ч 84,1 126,2 166,4 210,3 252,4
Топливо: Сжиженный газ кг/ч 65,1 97,5 128,6 162,5 195,2
Диаметр соединительных отверстий
Вход газа ∅мм 50 50 50 50 50
Выход пара ∅мм 50 65 80 80 100
Вход питательной воды ∅мм 20 (насос 25) 20 (насос 25) 25 (насос 32) 25 (насос 32) 25 (насос 32)
Дренаж ∅мм 25 25 40 40 40
Предохранит. клапан ∅мм JSV-FT11 ∅25 JSV-FT11 ∅32 JSV-FT11 ∅32 JSV-FT11 ∅40 ∅40 (∅32*50)
Подсоединение дымохода ∅мм 300 350 400 450 500

СЕРИЯ HG (ГАЗ) С ЭКОНОМАЙЗЕРОМ. КПД=96%.

Параметр Ед. изм. BSS-1000 HG BSS-1500 HG BSS-N2000 HG BSS-2500 HG BSS-3000 HG BSS-4000 HG
Паропроизводительность кг/час 1000 1500 2000 2500 3000 4000
Теплопроизводительность МВт 0,75 1,12 1,5 1,87 2,25 2,994
Теплопроизводительность ккал/ч 643 700 965 550 1 287 400 1 609 250 1 931 100 2 574 800
Максимальное расчетное давление кгс/см² 10 10 10 10 10 (16) 10 (16)
Максимальное рабочее давление кгс/см² 9 9 9 9 9 (15) 9 (15)
Котел
КПД % не менее 96 не менее 96 не менее 96 не менее 96 не менее 96 не менее 96
Поверхность нагрева м² 9,82 9,99 19,72 23,1 25 30,1
Объем котловой воды л 160 160 230 365 400 460
Напряжение В 380 х 3∅ 380 х 3∅ 380 х 3∅ 380 х 3∅ 380 х 3∅ 380 х 3∅
Общая потребляемая мощность кВт 5,2 97 10,5 14 18 (19) 22,5
Мощность вентилятора кВт 3,7 7,5 7,5 11 15 18,5
Насос водоснабжения: Тип - CR3-19 CR3-19 CR5-18 CR5-18 CR5-18 (CR5-29) CR5-20 (CR5-24)
Насос водоснабжения: Мощность кВт 1,5 1,5 3 3 3 (4) 4
Вес кг 2160 2450 2700 3200 3700 4050 (4350)
Ширина (Ш) мм 990 990 1440 1600 1600 1170
Длина (Д) мм 2180 2650 2640 3090 3090 3400
Высота (В) мм 2650 2660 2740 3050 3160 3290
Горелка
Тип горелки: Газ - SLB-200A SLB-200A SLB-204A SLB-250A SLB-250A SLB-300A
Тип горелки: Low NOx - LES-150A LES-150A LES-250A LES-250A LES-250A
Тип горелки: Модулируемая газ - - BRS-300A BRS-300A BRS-300A BRS-300A BRS-350A
Система регулирования горелки - 2-x ступенчатая 2-x ступенчатая 3-x ступенчатая 3-x ступенчатая 3-x ступенчатая 3-x ступенчатая
Розжиг - Электрический искровой разряд Электрический искровой разряд Электрический искровой разряд Электрический искровой разряд Электрический искровой разряд Электрический искровой разряд
Топливо: Природный газ м³/ч 76,9 115,3 154,5 191,2 229,5 315,54 (321,14)
Топливо: Сжиженный газ кг/ч 59,6 89,6 119 147,8 177,3 242,09 (246,09)
Диаметр соединительных отверстий
Вход газа ∅мм 50 50 50 50 50 50
Выход пара ∅мм 50 65 80 80 100 100
Вход питательной воды ∅мм 20 (насос 25) 20 (насос 25) 25 (насос 32) 25 (насос 32) 25 (насос 32) 40
Дренаж ∅мм 25 25 40 40 40 40
Предохранит. клапан ∅мм JSV-FT11 ∅25 JSV-FT11 ∅32 JSV-FT11 ∅32 JSV-FT11 ∅40 ∅40 (∅32*50) ∅80
Подсоединение дымохода ∅мм 300 350 350 400 450 550

СЕРИЯ SD (ЖИДКОЕ ТОПЛИВО) БЕЗ ЭКОНОМАЙЗЕРА

Параметр Ед. изм. BSS-1000 SD BSS-1500 SD BSS-N2000 SD BSS-2500 SD BSS-3000 SD
Паропроизводительность кг/час 1000 1500 2000 2500 3000
Теплопроизводительность МВт 0,75 1,12 1,5 1,87 2,25
Теплопроизводительность ккал/ч 643 700 965 550 1 287 400 1 609 250 1 931 100
Максимальное расчетное давление кгс/см² 10 10 10 10 10 (16)
Максимальное рабочее давление кгс/см² 9 9 9 9 9 (15)
Котел
КПД % не менее 90 не менее 90 не менее 91 не менее 90 не менее 90
Поверхность нагрева м² 9,82 9,99 19,72 23,1 25
Объем котловой воды л 160 160 230 315 350
Напряжение В 380 х 3∅ 380 х 3∅ 380 х 3∅ 380 х 3∅ 380 х 3∅
Общая потребляемая мощность кВт 5,6 9,4 12,5 15,5 19,5 (20,5)
Мощность вентилятора кВт 3,7 7,5 7,5 11 15
Насос водоснабжения: Тип - CR3-19 CR3-19 CR5-18 CR5-18 CR5-18 (CR5-29)
Насос водоснабжения: Мощность кВт 1,5 1,5 3 3 3 (4)
Топливный насос: Тип - RSA-125 RSA-125 E7NC10015P TA2C40105 TA2C40105
Топливный насос: Мощность кВт 0,4 0,4 1,5 1,5 1,5
Вес кг 1720 2100 2300 2900 3100
Ширина (Ш) мм 990 990 1350 1610 1610
Длина (Д) мм 1860 2510 2530 3090 3090
Высота (В) мм 2590 2460 2740 3050 3160
Горелка
Тип горелки - YBD-120-06 YBD-120-06 YBD-300-02 YBD-300-02 YBD-300-02
Система регулирования горелки - 2-x ступенчатая 2-x ступенчатая 3-x ступенчатая 3-x ступенчатая 3-x ступенчатая
Розжиг - Электрический искровой разряд Электрический искровой разряд Электрический искровой разряд Электрический искровой разряд Электрический искровой разряд
Топливо: Дизель кг/ч 69,4 104,2 137,4 173,5 208,3
Диаметр соединительных отверстий
Вход диз. топлива ∅мм 15 15 25 25 25
Выход пара ∅мм 50 65 80 80 100
Вход питательной воды ∅мм 20 (насос 25) 20 (насос 25) 25 (насос 32) 25 (насос 32) 25 (насос 32)
Дренаж ∅мм 25 25 40 40 40
Предохранит. клапан ∅мм JSV-FT11 ∅25 JSV-FT11 ∅32 JSV-FT11 ∅32 JSV-FT11 ∅40 ∅40 (∅32*50)
Подсоединение дымохода ∅мм 300 350 400 450 500

СЕРИЯ SD (ЖИДКОЕ ТОПЛИВО) БЕЗ ЭКОНОМАЙЗЕРА

Параметр Ед. изм. BSS-1000 HD BSS-1500 HD BSS-N2000 HD BSS-2500 HD BSS-3000 HD
Паропроизводительность кг/час 1000 1500 2000 2500 3000
Теплопроизводительность МВт 0,75 1,12 1,5 1,87 2,25
Теплопроизводительность ккал/ч 643 700 965 550 1 287 400 1 609 250 1 931 100
Максимальное расчетное давление кгс/см² 10 10 10 10 10 (16)
Максимальное рабочее давление кгс/см² 9 9 9 9 9 (15)
Котел
КПД % не менее 96 не менее 96 не менее 96 не менее 96 не менее 96
Поверхность нагрева м² 9,82 9,99 19,72 23,1 25
Объем котловой воды л 160 160 230 345 380
Напряжение В 380 х 3∅ 380 х 3∅ 380 х 3∅ 380 х 3∅ 380 х 3∅
Общая потребляемая мощность кВт 5,6 9,4 12 15,5 19,5 (20,5)
Мощность вентилятора кВт 3,7 7,5 7,5 11 15
Насос водоснабжения: Тип - CR3-19 CR3-19 CR5-18 CR5-18 CR5-18 (CR5-29)
Насос водоснабжения: Мощность кВт 1,5 1,5 3 3 3 (4)
Топливный насос: Тип - RSA-125 RSA-125 E7NC10015P TA2C40105 TA2C40105
Топливный насос: Мощность кВт 0,4 0,4 1,5 1,5 1,5
Вес кг 1980 2250 2630 3200 3600
Ширина (Ш) мм 990 990 1440 1610 1610
Длина (Д) мм 2180 2650 2640 3090 3090
Высота (В) мм 2590 2460 2740 3050 3160
Горелка
Тип горелки - YBD-120-06 YBD-120-06 YBD-300-02 YBD-300-02 YBD-300-02
Система регулирования горелки - 2-x ступенчатая 2-x ступенчатая 3-x ступенчатая 3-x ступенчатая 3-x ступенчатая
Розжиг - Электрический искровой разряд Электрический искровой разряд Электрический искровой разряд Электрический искровой разряд Электрический искровой разряд
Топливо: Дизель кг/ч 65,1 97,6 130,2 162,7 195,3
Диаметр соединительных отверстий
Вход диз. топлива ∅мм 15 20 25 25 25
Выход пара ∅мм 50 65 80 80 100
Вход питательной воды ∅мм 20 (насос 25) 20 (насос 25) 25 (насос 32) 25 (насос 32) 25 (насос 32)
Дренаж ∅мм 25 25 40 40 40
Предохранит. клапан ∅мм JSV-FT11 ∅25 JSV-FT11 ∅32 JSV-FT11 ∅32 JSV-FT11 ∅40 ∅40 (∅32*50)
Подсоединение дымохода ∅мм 300 350 350 400 450

Технические характеристики основаны на следующих условиях:

Теплопроизводительность топлива: природный газ — 8500 ккал/м³; сжиженный газ — 11000 ккал/кг; дизель — 10300 ккал/кг.

Температура питательной воды 20 °С.

Давление газа 3500 ± 1000мм. вод. ст.

Технические характеристики и внешний вид могут быть изменены производителем без уведомления

Вспомогательное оборудование

Подберем и поставим для Вас все необходимое вспомогательное котельное оборудование и запорно-регулирующую арматуру.

  • бак питательной воды;
  • теплообменное оборудование;
  • деаэратор;
  • дымовую трубу.
  • систему химводоподготовки;
